電動內螺紋球閥采用一體化結構，與角行程電動執行機構（如天沃自行研發的TT、TTS、QT、CHQ等電動執行器）相配，輸入（4-20mA.DC，0-10V.DC或1-5V）信號或單相電源即可運轉，具有功能強、體積小、輕便宜人、配套簡單、流通能力大等特點。目前電動內螺紋球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動化控制系統中。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

特點總結：

二片式/三片式閥體角行程電動執行器220/380V開關型/調節型/防爆型

電動內螺紋球閥–主要技術參數

公稱通徑 DN（mm）		DN15～DN100
公稱壓力 PN（MPa）		1.6、2.5、4.0、6.4
連接方式		內螺紋
零件名稱	閥體、閥蓋	WCB	CF8（304）	CF8M（316）
	球體、閥桿	2Cr13	304	316
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕性介質
	適用溫度	-29℃～180℃（增強聚四氟乙烯）、-29℃～300℃（對位聚苯）

天沃QT系列電動內螺紋球閥

天沃TT系列電動內螺紋球閥

天沃出品的Q611F/H氣動內螺紋球閥采用AT或GT系列氣動執行器，控制閥門開啟或關閉，若配以閥門定位器，可對介質進行調節控制。該產品以高平臺內螺紋球閥為調節閥門，有二片式和三片式兩種，全部采用脫機精密鑄造，防靜電結構設計，適用于一般化工及各種工業管線。

氣動執行器：

天沃氣動法蘭球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

特點總結：

二片式/三片式閥體AT/GT氣動執行器啟閉動作迅速配裝附件性能更完美

天沃提示：該頁面展示為選配AT系列執行器的氣動內螺紋球閥，除此之外，還可選用以下執行器幾附件。

Q611F二片式氣動內螺紋球閥

Q611F二片式氣動內螺紋球閥–外形尺寸

口徑	Φd	L	A	H	執行器
1/4″	11.2	75	110	107.5	AT-032
3/8″	12.7	75	110	110.5	AT-032
1/2″	16	75	143	135.5	AT-052
3/4″	20	80	143	138.5	AT-052
1″	25	90	143	146.5	AT-052
1-1/4″	32	110	173	166	AT-063
1-1/2″	38.1	120	190	186.5	AT-075
2″	50.8	140	190.5	204.5	AT-083
2-1/2″	63.5	173	241	241	AT-092
3″	76.2	186	268	264	AT-105

Q611F三片式氣動內螺紋球閥

Q611F三片式氣動內螺紋球閥–外形尺寸

口徑	Φd	L	A	H	執行器
1/4″	11.2	75	110	107.5	AT-032
3/8″	12.7	75	110	110.5	AT-032
1/2″	16	75	143	135.5	AT-052
3/4″	20	80	143	138.5	AT-052
1″	25	90	143	146.5	AT-052
1-1/4″	32	110	173	166	AT-063
1-1/2″	38.1	120	190	186.5	AT-075
2″	50.8	140	190.5	204.5	AT-083
2-1/2″	63.5	173	241	241	AT-092
3″	76.2	186	268	264	AT-105
4″	100	225	319	315	AT-125

三片式內螺紋球閥采用三片式分體閥體，結構合理、造型美觀?？蓭H標準ISO支架平臺和鎖定裝置，適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

密封類型：軟密封、硬密封

特點總結：

三片式閥體結構鑄鋼/不銹鋼最高壓力4.0MPa軟密封或硬密封全通徑流道

其它形式三片式內螺紋球閥

TENVO三片式內螺紋球閥與電動、氣動執行器配套，廣泛應用于管路的控制系統，更多詳情瀏覽電動內螺紋球閥、氣動內螺紋球閥產品頁面。

二片式內螺紋球閥采用側裝二片分體式閥體，全通徑流道，基本沒有流阻，并且結構簡單、體積小，采用先進的制造工藝，外觀美觀，維修方便，密封性能緊密可靠。二片式內螺紋球閥和一片式相比具有全通徑的優點，和三片式相比又比較經濟，因此是用戶選用比較多的產品。

特點總結：

二片式閥體結構鑄鋼/不銹鋼全通徑可配氣動或電動執行器

其它形式二片式內螺紋球閥

TENVO二片式內螺紋球閥與電動、氣動執行器配套，廣泛應用于管路的控制系統，更多詳情瀏覽電動內螺紋球閥、氣動內螺紋球閥產品頁面。

一片式內螺紋球閥采用整體式閥體，球體從閥體管口裝入，采用塞蓋將球體兩側的閥座固定，并達到優異的密封性能。由于一片式閥體結構的特殊性，該閥的實際流通通徑小于閥門公稱通徑，因此也稱縮徑內螺紋球閥。不能接受流量損失的用戶，不宜選用一片式內螺紋球閥。

特點總結：

一片式閥體結構縮徑沒有高平臺不配氣動或電動執行器

內螺紋球閥常見問題

廣式內螺紋球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

特點總結：

一體式閥體結構縮徑沒有高平臺不配氣動或電動執行器

廣式內螺紋球閥–外形尺寸

公稱通徑	管螺紋	尺寸
		d	L	W	H	E	D
6	1/4″	8	60	110	56	11.5	30
10	3/8″	18	60	110	58	11.5	31
15	1/2″	10.5	60	110	58	14	32
20	3/4″	13	67.3	110	62	15	38
25	1″	17	73	110	68	15	45
32	1-1/4″	22	90	150	75	18	53.4
40	1-1/2″	25	97.5	150	83	19	63
50	2″	32	112	150	90	19	73
65	2-1/2″	40	132	180	95	21	92
80	3″	50	156	220	100	27	109
100	4″	65	196	220	115	29	138

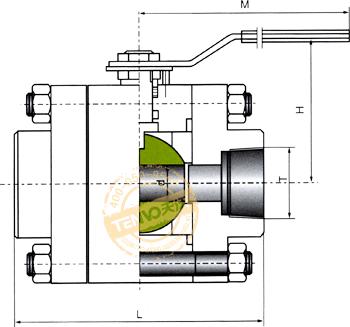

鍛鋼內螺紋球閥采用三片式鍛鋼閥體，中部由螺栓連接，并以PTFE墊片密封，根據所選的閥座與墊片/填料的材料不同，適用不同的工作和介質。

特點總結：

鍛鋼閥體一體式結構最高壓力1500Lb全通徑
